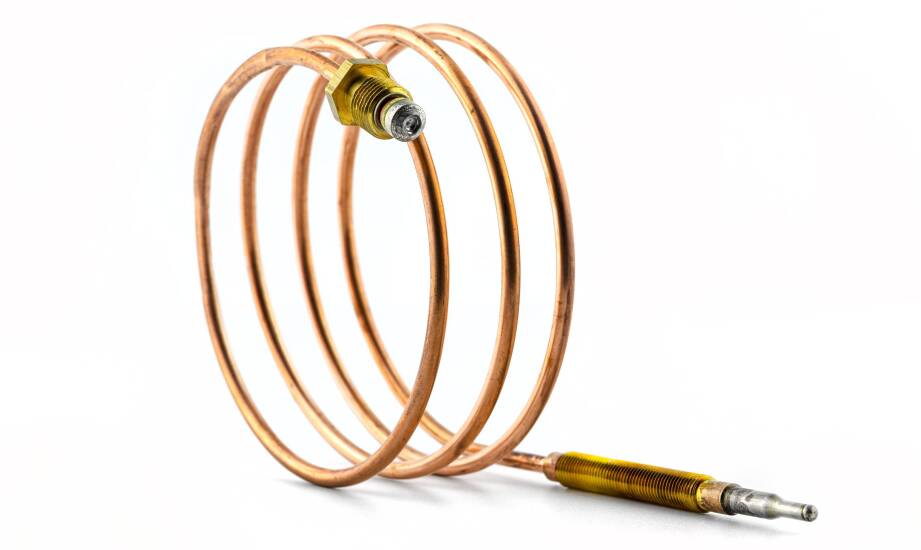

Co najczęściej zafałszowuje odczyt termopary w pracy ciągłej i jak temu przeciwdziałać

W przemyśle o profilu ciągłym odczyty temperatury rzadko zależą wyłącznie od właściwości samej spoiny pomiarowej. Wynik widoczny na ekranie sterownika stanowi efekt pracy całego skomplikowanego łańcucha przesyłu sygnału. Błąd pomiarowy bardzo często wynika z nieprawidłowego doboru przewodu, zakłóceń w otoczeniu lub specyficznych warunków montażu. Pochopne obwinianie czujnika za błędne odczyty prowadzi do niepotrzebnych i kosztownych przestojów linii produkcyjnej. Zrozumienie mechanizmów fałszujących napięcie pozwala utrzymać stabilność całego procesu technologicznego. Właściwa diagnoza zawsze obejmuje analizę środowiska pracy, weryfikację połączeń elektrycznych oraz ocenę fizycznego zużycia materiału.

Przeczytaj również: Jak dbać o srebrną biżuterię z naturalnymi kamieniami?

Kompensacja złącza i degradacja materiału

Na dokładność układu ogromny wpływ wywiera kompensacja temperatury zimnego złącza termopary. Mechanizm ten opiera się na dodatkowym pomiarze na listwie zaciskowej, co automatycznie wprowadza własne ryzyko błędu. Całkowita niedokładność w tym obszarze wynika z tolerancji wbudowanego czujnika odniesienia oraz wpływu wahań temperatury na głowicę. Gdy algorytm przeliczeniowy sterownika zawodzi, ostateczne wskazanie potrafi odchylać się o kilkanaście stopni. Problem ten drastycznie nasila się w nieklimatyzowanych halach produkcyjnych, gdzie warunki zmieniają się w zależności od pory dnia.

Przeczytaj również: Wybór odpowiednich komponentów do systemów automatyki przemysłowej: na co zwrócić uwagę?

Zjawiskiem nieuniknionym w warunkach przemysłowych jest fizyczna degradacja elementów pomiarowych. Druty ulegają powolnemu utlenianiu podczas długotrwałej ekspozycji na bardzo wysoką temperaturę pieca lub reaktora. Zmiana składu chemicznego drutów przesuwa charakterystykę napięciowo-temperaturową, co wywołuje zjawisko powolnego dryftu wskazań. W atmosferze silnie utleniającej proces ten gwałtownie przyspiesza po przekroczeniu bariery 800 stopni Celsjusza. Obecność agresywnych gazów wywołuje dodatkowo korozję międzykrystaliczną, która stopniowo kruszy strukturę spoiny. W aplikacjach wymagających najwyższej stabilności stosuje się często termometry rezystancyjne, jednak w strefach ekstremalnie gorących termopary pozostają rozwiązaniem pierwszego wyboru.

Przeczytaj również: Dlaczego warto postawić na usługi obróbki metali z wykorzystaniem lasera?

Wpływ zakłóceń i dobór osłon procesowych

Nowoczesne środowisko przemysłowe generuje wyjątkowo silne zakłócenia elektromagnetyczne. Falowniki, duże silniki oraz urządzenia nagrzewania indukcyjnego wprowadzają szum do delikatnego sygnału miliwoltowego przesyłanego z czujnika. Nieodpowiednie prowadzenie tras kablowych znacznie potęguje to negatywne zjawisko. Przewody kompensacyjne ułożone w jednym korytku z kablami zasilającymi wysokiego napięcia działają jak anteny. Mechaniczne drgania rurociągów wywołują z kolei mikroprzerwy na stykach i zmieniają rezystancję całego obwodu.

Skuteczną ochronę przed uszkodzeniami zapewniają przemysłowe termopary płaszczowe. Ich konstrukcja opiera się na szczelnym ubiciu drutów w izolacji z tlenku magnezu wewnątrz bardzo trwałej, metalowej rurki. Szczelna obudowa gwarantuje wysoką odporność na silne wstrząsy i agresywne związki chemiczne. W rozbudowanych instalacjach ciśnieniowych kluczową rolę odgrywają natomiast osłony procesowe zgodne z normą DIN. Zabezpieczają one delikatny rdzeń pomiarowy przed erozją, umożliwiając bezpieczną wymianę wkładu bez zatrzymywania przepływu medium. Przedsiębiorstwo TERMOAPARATURA WROCŁAW dostarcza tego typu komponenty do wymagających układów, uwzględniając wymogi stref zagrożonych wybuchem. Odpowiednio dobrana osłona zapobiega przedwczesnej awarii całego punktu pomiarowego.

Diagnostyka błędów i ocena stanu układu

Rzetelna ocena sytuacji wymaga przede wszystkim odróżnienia usterki sprzętowej od błędów instalacyjnych. Praktyczna weryfikacja najczęściej polega na wprowadzeniu drugiego, w pełni niezależnego czujnika do tej samej strefy. Wyraźna różnica w odczytach potwierdza postępujące zużycie jednego z pracujących elementów. Identyczne, lecz ewidentnie błędne wskazania obu urządzeń sugerują problem z nadrzędnym oprogramowaniem lub niewłaściwą lokalizacją punktu pomiarowego względem strumienia ciepła.

Podstawowa diagnostyka obejmuje precyzyjny pomiar rezystancji izolacji oraz weryfikację polaryzacji całego obwodu. Zdarza się, że korekta parametrów otoczenia całkowicie eliminuje zaobserwowany problem techniczny. Poprawa jakości ekranowania przewodów, odsunięcie tras kablowych od silników lub obniżenie temperatury wokół głowicy przywracają układowi początkową dokładność. Eliminacja zakłóceń zewnętrznych zdejmuje konieczność przedwczesnej wymiany w pełni sprawnego czujnika.

Ostateczna decyzja o demontażu zapada dopiero po wykluczeniu wszelkich czynników środowiskowych. Jeżeli zaobserwowany dryft bezpowrotnie przekracza dopuszczalną tolerancję narzuconą przez klasę dokładności, sensor należy zutylizować. Nieregularne, całkowicie losowe skoki wskazań oraz nagłe przerwy w ciągłości obwodu oznaczają osiągnięcie technicznej granicy użyteczności materiału. Systematyczna analiza odchyleń skutecznie chroni zakład przed kosztownymi awariami.
